TYPE-S - Bedienungs- und Sicherheitshandbuch

Grundfunktionen

Einschalten der LEOMO-Bewegungssensoren

Zum Verwenden der optionalen LEOMO-Bewegungssensoren schalten Sie alle fünf ein.

Um die LEOMO-Bewegungssensoren einzuschalten, setzen Sie sie in ein eingestecktes Sensor-Ladegerät ein oder entfernen Sie die LEOMO-Bewegungssensoren aus dem Sensor-Ladegerät, nachdem sie ausreichend geladen wurden. Wenn die LEOMO-Bewegungssensoren in ein nicht eingestecktes Sensor-Ladegerät oder einen Sensorenhalter eingeführt werden, schalten sie sich aus.

Basic_Operations_S_002

Zum Laden der LEOMO-Bewegungssensoren muss ein Netzteil mit einer Ausgabe von 5 VDC, 1,5 A oder höher verwendet werden.

Koppeln der LEOMO-Bewegungssensoren

Stellen Sie sicher, dass Ihre LEOMO-Bewegungssensoren mit dem TYPE-S gekoppelt und verbunden sind, indem Sie den Sensor-Verbindungsstatus prüfen.

Manuelles Koppeln

Wenn Sie einen LEOMO-Bewegungssensor haben, der noch nicht mit dem TYPE-S gekoppelt wurde, können Sie ihn manuell über Schnellmenü (von der Unterseite des Bildschirms nach oben wischen) > Menü > Bewegungssensoren koppeln.

  1. Tippen Sie auf ein Plus-Symbol, um einen Sensor zu koppeln und Zugriff auf den Neuen Sensor hinzufügen-Bildschirm zu erhalten.

    2. Basic_Operations_S_006

  2. Tippen Sie auf KOPPELN für den zu koppelnden LEOMO-Bewegungssensor.

    3. Basic_Operations_S_008

Der Neuen Sensor hinzufügen-Bildschirm ermöglicht es Ihnen, auch einen LEOMO-Bewegungssensor vom TYPE-S zu entfernen (die Kopplung auflösen).

Sobald die LEOMO-Bewegungssensoren hinzugefügt wurden, erscheint der Bewegungssensoren-Bildschirm wie folgt.

Basic_Operations_S_010

LEOMO-Bewegungssensor-Status

Basic_Operations_S_007 + Basic_Operations_S_007

Verbunden/aktiviert/100% geladen

Getrennt

Verbunden/aktiviert/nicht geladen

Verbunden/deaktiviert

Sensor-Symbol hinzufügen

Auf dem Bewegungssensoren-Bildschirm kann auch durch Tippen auf das Kästchen oben in der Mitte im Schnellmenü zugegriffen werden, in der die Symbole der LEOMO-Bewegungssensoren angezeigt werden.

Wenn das manuelle Verbinden eines LEOMO-Bewegungssensor nicht funktioniert, starten Sie den Sensor neu, indem Sie ihn in das Sensor-Ladegerät einfügen und wieder entfernen.

Wenn sich in Ihrer Umgebung mehr als fünf LEOMO-Bewegungssensoren befinden, koppeln Sie sie mit dem richtigen Sensor, indem Sie die ID überprüfen, die auf der Unterseite des Sensors aufgedruckt ist.

Basic_Operations_S_003

Aktivieren/Deaktivieren der LEOMO-Bewegungssensoren

Jeder LEOMO-Bewegungssensor kann über Schnellmenü (vom unteren Rand des Bildschirms hochwischen) > Menü > Bewegungssensoren aktiviert/deaktiviert werden.

LEOMO_Motion_Sensors_S

  1. Tippen Sie auf den Schalter, um alle LEOMO-Bewegungssensoren zu aktivieren/deaktivieren.

  2. Tippen Sie auf die jeweiligen Schalter, um die entsprechenden LEOMO-Bewegungssensoren zu aktivieren/deaktivieren.

Auf dem Bewegungssensoren-Bildschirm kann auch durch Tippen auf das Kästchen oben in der Mitte im Schnellmenü zugegriffen werden, in der die Symbole der LEOMO-Bewegungssensoren angezeigt werden.

Zum Entfernen eines LEOMO-Bewegungssensor aus dem TYPE-S

  1. Tippen Sie auf das Symbol, das dem LEOMO-Bewegungssensor entspricht, der entfernt werden soll.

    2. Basic_Operations_S_004

    1. Gekoppelte Bewegungssensoren, die verbunden sind.

      2. Tippen sie auf das entsprechende Symbol, um detaillierte Informationen anzuzeigen oder um einen LEOMO-Bewegungssensor zu entfernen.

  2. Tippen Sie auf die ENTFERNEN-Taste unten, um den entsprechenden LEOMO-Bewegungssensor zu entfernen.

    3. Basic_Operations_S_009

    1. Tippen Sie, um den Sensor von dem TYPE-S zu entfernen.

    2. Dadurch können Sie den Sensor manuell mit dem TYPE-S verbinden/davon trennen.

    Eine Bestätigungsmeldung wird angezeigt.

  3. Tippen Sie auf OK, um den LEOMO-Bewegungssensor zu entfernen.

Zuweisen der LEOMO-Bewegungssensor-Positionen

Zuweisen der LEOMO-Bewegungssensor-Positionen.

LEOMO-Bewegungssensoren müssen einer bestimmten Position am Körper zugewiesen werden. Wenn Sie dazu aufgefordert werden, stellen Sie die Positionen Ihrer LEOMO-Bewegungssensoren ein (Sie können auch manuell auf über Schnellmenü > Menü > Bewegungssensoren > Sensorpositionen zuordnen auf die Positions-Zuweisungsseite zugreifen).

Basic_Operations_S_005

Koppeln der ANT+-Sensoren

Koppeln Sie ANT+-Sensoren anderer Unternehmen wie z. B. die Sensoren für Herzfrequenz und Trittfrequenz, falls Sie solche verwenden.

Optional: Pair ANT+ sensors unter Quick Menu > Menu > ANT+ Sensors > Add New Sensor

Power Meter

Heart Rate Monitor

Speed Sensor

Cadence Sensor

Speed and Cadence Sensor

Wenn die ANT+-Sensorverbindungen instabil sind, kann eine Senkung des Bluetooth-Signalausgangspegels den Verbindungsstatus verbessern.

Finden Sie im Startbildschirm des TYPE-S das Settings-Symbol und tippen Sie darauf. Fahren Sie dann mit Verbundene Geräte > Verbindungseinstellungen > Bluetooth > Ausgangspegel fort und wählen Sie dann Ausgangssparer anstelle von Standard.

Tragen Ihrer LEOMO-Bewegungssensoren

Passen Sie die Farbe Ihres LEOMO-Bewegungssensor an die zugewiesene Position an Ihrem Körper an. Falls Sie beispielsweise den orangefarbenen Sensor als Sensor für RS (rechter Schenkel) zugewiesen haben, positionieren Sie den orangefarbenen Sensor auf Ihrem rechten Schenkel.

Der Startbildschirm der LEOMO App zeigt an, welche Farbe welcher Position zugewiesen ist.

Siehe LEOMO App-Startbildschirm für Einzelheiten.

Zum Ändern der Zuweisung gehen Sie zu Schnellmenü > Menü > Bewegungssensoren > Oberschenkel.

Siehe Zuweisen der LEOMO-Bewegungssensor-Positionen für Einzelheiten.

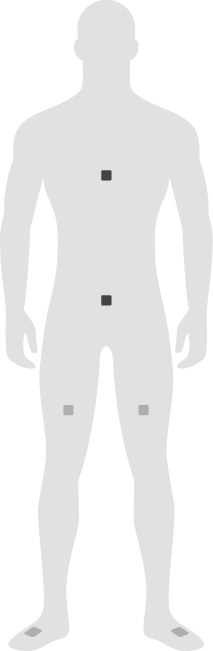

LEOMO_Motion_Sensors_Torso_S + LEOMO_Motion_Sensors_Torso_S

Oberkörper

Kreuzbein

Oberschenkel

Füße

WARNUNG

Mit allen Sensoren für Oberkörper, Kreuzbein und Schenkel sollten stets Klebstoffe verwendet werden. Die Nichtverwendung von Klebstoffen kann zu schweren Verletzungen führen.

LEOMO_Motion_Sensors_Torso_Sacrum_S + LEOMO_Motion_Sensors_Torso_Sacrum_S

Oberkörper (T)

LEOMO_Motion_Sensors_Sacrum_S + LEOMO_Motion_Sensors_Sacrum_S

Kreuzbein (K)

Das Kreuzbein befindet sich direkt über dem Steißbein.

LEOMO_Motion_Sensors_Thighs_S + LEOMO_Motion_Sensors_Thighs_S

Oberschenkel (RS und LS)

mindestens 4” (10 cm)

LEOMO_Motion_Sensors_Feet_S + LEOMO_Motion_Sensors_Feet_S

Füße (RF und LF)

Die folgenden Abbildungen zeigen die Achsen der LEOMO-Bewegungssensoren.

Sensors_Direction_S

Hardware-Steuerung für die LEOMO App

Battery_Status_Port_A_Battery_S + Battery_Status_Port_A_Battery_S

Touch-Display

  1. Start-/Pause-Taste

    2. Hier drücken, um die Aktivität zu starten, zu stoppen oder fortzusetzen.

  2. Runden-Taste / Bildschirmsperre

    3. Runden-Taste

    Drücken und loslassen, um die Runde zu markieren (bei einer angehaltenen Aktivität kann nur einmal gedrückt werden).

    Bildschirmsperre

    2 Sekunden lang gedrückt halten, um den Bildschirm zu sperren.

    Erneut 2 Sekunden lang gedrückt halten, um den Bildschirm zu entsperren.

  3. Ein/Aus-Taste

    4. 2 Sekunden lang gedrückt halten, um den TYPE-S einzuschalten.

Aufzeichnen einer Aktivität

  1. Aufzeichnen einer Aktivität.

    2. Starten einer Aktivität

    Recording_An_Activity_S_002_1 + Recording_An_Activity_S_002_1

    Start

    Während einer Aktivität

    Recording_An_Activity_S_002_2 + Recording_An_Activity_S_002_2

    Anhalten/Fortsetzen

    Runde markieren

    Beenden einer Aktivität

    Recording_An_Activity_S_002_3 + Recording_An_Activity_S_002_3

    Anhalten

  2. Hochladen einer Aktivität.

    3. Laden Sie Ihre Aktivitäten über Schnellmenü > Aktivitätsprotokoll direkt vom TYPE-S per WLAN in die Cloud hoch.

    Beachten Sie, dass der TYPE-S keine Aktivitäten über Bluetooth oder USB hochlädt.

    Recording_An_Activity_S_003 + Recording_An_Activity_S_003

    AKTIVITÄTSPROTOKOLL

    UPLOAD

  3. Analysieren von Daten in der Web-App.

    4. Recording_An_Activity_S_004

Anpassen der LEOMO App

Die LEOMO App verfügt über eine MENU-Taste für die Konfigurationen und das Anpassen der LEOMO App.

Die MENU-Taste wird auf dem Quick Menu-Bildschirm dargestellt. Wischen Sie vom unteren Rand des Bildschirms nach oben, um die Quick Menu anzuzeigen.

Customizing_The_Type_S + Customizing_The_Type_S

Menü

Die Konfigurationen und das Anpassen der folgenden Elemente wird aktiviert.

LEOMO-Bewegungssensoren

ANT+-Sensoren

Datenseitenlayouts

FTP und Leistungsbereiche

Einheits-Formate

Kontoinformationen*

* Für das Hochladen Ihrer Aktivitäten benötigen Sie Ihr LEOMO-Konto. Es kann vorab durch Antippen von Menü > Konto > Erstellen Sie ein LEOMO-Konto.
